Lithium-Ionen-Akku

von Annika Münch

Thema: Batterien und Akkus Tags: Lithium, Akku, Ionen, Graphit Klassenstufen: 11-12 Versuchsart: LV

Ziel des Versuchs: Dies ist ein Modellversuch zum modernen Lithium-Ionen-Akku.

Materialien

Kunststoffgefäß (8 cm x 4,5 cm x 2 cm), Bodenplatte, Filterpapier, Voltmeter, Amperemeter, Kabel, Krokodilklemmen, Trafo mit Gleichrichter, Elektromotor, Schere, Bleistift, Geodreieck, Klebepunkte, Magnetrührer, Graphitfolie

Chemikalien

Lithiumperchlorat, Propylencarbonat, Kohlensäuredimethylester, Paraffin (dünnflüssig)

Gefahrstoff H-Sätze P-Sätze GHS
LithiumperchloratLeider in der Datenbank nicht gefunden - bitte nachschlagen!
PropylencarbonatLeider in der Datenbank nicht gefunden - bitte nachschlagen!
KohlensäuredimethylesterLeider in der Datenbank nicht gefunden - bitte nachschlagen!
Paraffin, schüttfähig ----

Durchführung

a) Herstellung der Elektrolytlösung: Es wird ca. 1 M Elektrolyt-Lösung hergestellt, indem 4,25 g Lithiumperchlorat zu 60 mL eines Gemisches aus Propylencarbonat (16 mL) und Kohlensäuredimethylester (44 mL) hinzugegeben werden. Anschließend wird für ca. 15 min mit dem Magnetrührer gerührt, bis das Lithiumperchlorat vollständig gelöst ist.

b) Vorbereitung des Elektrodenmaterials: Zunächst werden zwei ca. 4 x 9 cm große Graphitfolienstücke zurechtgeschnitten und ein Rechteck der Größe 2,5 cm x 3 cm herausgeschnitten, damit zwei kleine Anschlusslaschen abstehen. Die Folienstücke werden anschließend mit zwei mittig positionierten Klebepunkten an die Vorder- und Rückseite eines Filterpapierstücks (4,5 cm x 7,5 cm) geklebt.

c) Erstellung des Lithium-Ionen-Akkus: Das vorbereitete Elektrodenmaterial wird in das Kunststoffgefäß gestellt und mit der Elektrolytlösung bis zur Oberkante des Filterpapiers befüllt. Anschließend muss die Elektrolytlösung mit einer 1 cm dicken Paraffinsicht überdeckt werden, um den Eintritt von Feuchtigkeit weitgehend zu unterdrücken.

Die beiden Graphitfolien werden als Plus- und Minus-Pol geschaltet und für ca. 3 Minuten bei einer Spannung von 4,5 V geladen. Nach dem Ladevorgang kann der Akkumulator mit einem Elektromotor verbunden werden. Es können mehrere Ladevorgänge durchgeführt werden.

Beobachtung

Der Akkumulator kann einen Elektromotor für ca. 5 min betreiben. Die Graphitfolie, die mit dem Minus-Pol verbunden ist, weist nach dem Aufladen eine veränderte Oberflächenstruktur auf.

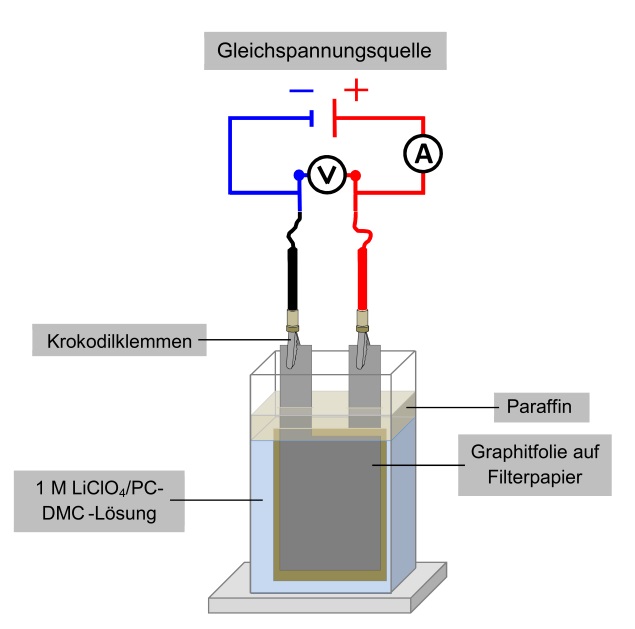

Abb. 1: Schematischer Versuchsaufbau einer Dual-Carbon-Cell mit Graphitfolie [1]

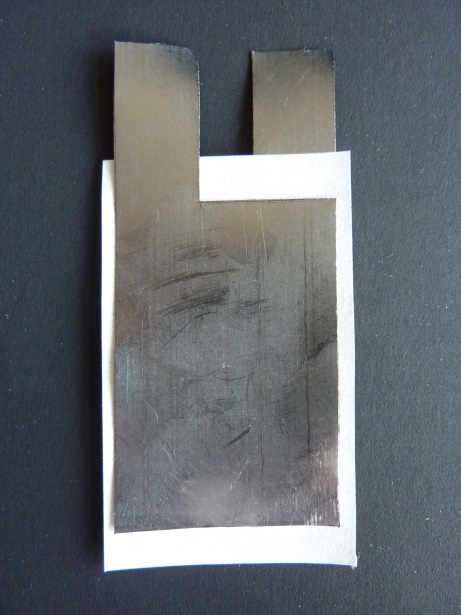

Abb. 2: Fertiges Elektrodenmaterial mit Graphitfolie [1]

Deutung

Durch das Laden werden am Minuspol Lithium-Ionen in die Graphitfolie und am Pluspol Perchlorat-Ionen in die Graphitfolie intercaliert. Diese Intercalation wird durch die Aufweitung des Elektrodenmaterials sichtbar. Dieses Phänomen wird Exfolation genannt. Nach Beendigung des Ladeprozesses und anschließen eines Elektromotors wandern die intercalierten Lithium-Ionen und Perchlorat-Ionen zurück in die Elektrolytlösung. Dies geschieht durch eine Redoxreaktion, bei der eine Spannung von maximal 4,5 V erzeugt werden kann.

Minuspol: Cn + xLi+ +xe- ⇄ Li+nCx+n (Hinreaktion: Laden, Rückreaktion: Entladen)

Pluspol: Cn + xClO4- ⇄ Cx+n(ClO4-)x + xe- (Hinreaktion: Laden, Rückreaktion: Entladen)

Beim Laden wird das Graphit am Minuspol durch Einlagern der Lithium-Ionen reduziert und am Pluspol durch Einlagerung der Perchlorat-Ionen oxidiert. Somit wird durch den Ladeprozess eine Anode (Pluspol) und Kathode (Minuspol) erzeugt. Bei dem Entladeprozess wird am Minuspol (nun Anode) das Graphit oxidiert indem die Lithium-Ionen deintercalieren und wieder in die Lösung gehen. Gleichzeitung wird am Pluspol (nun Kathode) aufgrund des Elektronenflusses das Graphit reduziert und die Perchlorat-Ionen deintercalieren in die Lösung.

Entsorgung

Die Lösungen werden im organischen Abfallbehälter entsorgt. Die Graphitelektroden werden mit Filterpapier für einen Tag ins Wasser gestellt und anschließend über den Hausmüll entsorgt.

Anmerkungen & Unterrichtsanschlüsse: Der Versuch kann zur Vertiefung des Themas Batterien und Akkus verwendet werden. Als Weiterführung könnte ein Vergleich zwischen der Zitronenbatterie und Lithium-Ionen-Akku oder Blei-Akku und Lithium-Ionen-Akku anschließen.

Literatur

M. Oetken, M. Hasselmann, Lithium-Ionen-Akkumulator auf Basis redoxamphoterer Graphitintercalationselektroden, 2012, S. 22ff.
