Ziel des Versuchs: Eine Solarzelle wird in festem Abstand von einer Lichtquelle auf eine Winkelschablone gestellt. Die Solarzelle wird auf der Schablone in verschiedene Positionen zur Lichtquelle gebracht und die Änderung beobachtet.
| Thema: Einfache Kraftwerke | Tags: Strahlungsenergie, Solarzelle, Effizienz von Solarzellen, Einstrahlwinkel | Klassenstufen: 5-6 | Versuchsart: SV |
Materialien
Solarzelle, Lichtquelle, Multimeter, Windrad, Kabel, Drehwinkelschablone, Arbeitsblatt
Chemikalien
-
Durchführung

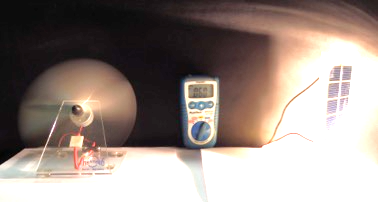

Die Solarzelle wird in einem festen Abstand von 60 cm von der Lichtquelle so auf die Drehwinkelschablone gestellt, dass die 90°-Linie deckungsgleich zur Oberflächennormalen verläuft. Auf der Verlängerung der Normalen wird auch die Lichtquelle ausgerichtet. An die Solarzelle wird dann das Windrad und dazu parallel das Multimeter angeschlossen.
Die Solarzelle wird aus der Startposition heraus angeleuchtet. Das Multimeter wird als Spannungsmessgerät betrieben. Der angezeigte Wert für die auftretende Spannung wird aufgezeichnet und in einer Tabelle gegen den Drehwinkel (siehe Gradzahlen auf der Schablone) aufgetragen. Das Verhalten des Windrades wird ebenfalls notiert. Danach wird die Solarzelle um einen Winkel von 15° gedreht und die oben beschriebenen Schritte werden erneut durchgeführt. Wenn der Drehwinkel von 90° erreicht oder überschritten wurde, kann optional auch eine Reflektionsfläche in die Nähe der Solarzelle gebracht werden. Die Beobachtung wird ebenfalls notiert.
Beobachtung
Die auftretende Spannung hängt vom Drehwinkel der Solarzelle zur Lichtquelle ab. Das Verhalten kann wie folgt wiedergegeben werden:
Je größer der Drehwinkel der Solarzelle zur Lichtquelle ist, desto geringer ist die gemessene Spannung (bzw. desto langsamer dreht sich das angeschlossene Windrad).
Deutung
Geht man der Einfachheit halber davon aus, dass eine Lichtquelle ein Bündel zueinander parallel verlaufender Lichtstrahlen aussendet, das eine bestimmte Breite hat, dann kann zeichnerisch dargelegt werden, dass die Anzahl der auf die Oberfläche der Solarzelle auftreffenden Lichtstrahlen mit größer werdendem Drehwinkel geringer wird. Daraus folgt, dass die umgewandelte Strahlungsenergie ebenfalls mit größer werdendem Drehwinkel abnimmt.
Entsorgung
-
Anmerkungen & Unterrichtsanschlüsse: Aus der Beobachtung kann man ebenfalls schließen, dass Lichtstrahlen einer bestimmten Lichtquelle auch einen spezifischen Energiebetrag aufweisen, der von der Art der Lichtquelle abhängt. Ebenso lässt sich nach Durchführung des optionalen Teils ermitteln, dass Lichtstrahlen reflektiert werden können und so wieder von der Solarzelle zur Umwandlung in elektrische Energie aufgenommen werden können.
